產品概述
SRAPF有源濾波器主電路為IGBT功率變換器，采用基于瞬時無功功率理論的檢測技術，自動跟蹤電網諧波的變化，具有高度可控性與快速響應性。克服了傳統無源濾波器的濾波效果差、容易發生諧振、只能濾除固定次諧波等缺點，對各種快速瞬變的沖擊性負荷均能起到良好的濾波和補償效果。
SRAPF有源濾波器是一體式的升級產品。SRAPF有源濾波器采用軍工級控制芯片，計算能力及抗干擾能力極強，可實現一個控制器集中控制多臺并聯工作，采用自適應電流平均值控制算法并結合LCL拓撲結構，克服了傳統的滯環電流控制由于開關頻率變化所帶來的輸出頻譜范圍寬、濾波較困難、高頻諧波會干擾電網等缺點。
技術優勢
1、模塊化、積木擴展式并聯結構，方便擴容
SRAPF有源濾波器為積木擴展式并聯結構；主電路中的每個電氣元件都小型化和標準化，整個拓撲封裝在一個的模塊內。APF模塊與APF柜體采用動靜插件連接，用戶擴容時把APF模塊推進APF柜體內，插上光纖即可。
2、維護便捷，支持在線維護
SRAPF有源濾波器采用模塊化設計，任何一個電氣元件損壞只會影響當前模塊運行，APF柜體內其他模塊正常運行，不會導致整個APF癱瘓。維護時只需把故障APF模塊從柜體中抽出，更換上新的APF模塊即可。
3、可靠性高，溫度均勻
SRAPF有源濾波器把發熱元件如：逆變單元中的IGBT、LCL濾波器中的濾波電感和阻尼電阻都微型化，功率減小。而且發熱元件平均分配到每個濾波模塊中，熱量均勻。電氣元件不易發生因為溫度過高而失效。
4、純FPGA搭建控制系統
SRAPF有源濾波器控制系統采用美國Xilinx公司的軍工級FPGA芯片，芯片內部集成84個硬件DSP單元，運算能力遠遠大于單個DSP，燒錄程序后整個FPGA芯片相當于一個硬件電路，無需調用程序，不會出現程序跑飛的情況。此外FPGA抗干擾能力遠遠高于傳統的DSP。
5、控制器與APF模塊之間采用光纖傳輸數據
SRAPF有源濾波器控制器與功率單元之間采用光纖連接，整個數據傳輸都為光信號，不會受到電磁干擾。在信號衰減方面，光纖傳輸衰減遠遠小于傳統排線傳輸。
6、噪音低，滿載運行時噪音低于65db
SRAPF有源濾波器采用軟磁材料，鐵硅電感流過電流時幾乎沒有聲音，APF在滿載時，噪音低于65db。
7、獨有的并機方式與優越的均流效果
SRAPF有源濾波器并機，只有一個FPGA控制器，不存在每個APF模塊內部的電壓采樣電阻、微電流互感器、電流采樣電阻的精度偏差，APF模塊之間能很好的均流，不存在環流。
8、在任何負載情況下，補償后的系統電流THDi＜3%
SRAPF有源濾波器的濾波能力，在任何負載情況下，補償后的系統電流THDi＜3%；電感上的開關頻率為21.6KHz，補償諧波次數為2-50次
9、開環控制與閉環控制相結合的控制方式
SRAPF有源濾波器結合開環和閉環控制的優點；系統電流采樣經過FFT運算分解后，采用開環控制與閉環控制相結合的方法，補償無功APF采取開環控制，響應速度快；補償諧波APF采用閉環控制，補償精度高。
10、良好的限幅能力
SRAPF有源濾波器單次諧波都可限幅，可與無源濾波器治理同次諧波
11、三電平主電流拓撲
在相同的直流母線電壓下，SRAPF有源濾波器產生的沖擊電壓（dv/dt）為第一代APF的一半，第二代APF降低了每個IGBT的開關應力和開關損耗，IGBT更可靠。
技術特點
濾波范圍廣，2-65次全范圍有效；
全補償或指定次補償20種不同諧波；
響應速度快，全補償響應時間小于300us，指定次補償響應時間小于40ms；
多功能性，同時治理多種電能質量問題，諧波、無功補償功能可自由設備；
具備中性線濾波能力（限4L型HD系列有源濾波器）；
允許互感器安裝在電源側或負載側，用戶可根據現場情況自由選擇；
支持系統自動限流運行功能，待補償電流超出補償容量后系統自動進入限流工作模式；
自動跟蹤補償電網中變化的諧波電流，補償性能不受系統阻抗影響；
完善的模塊并聯技術，支持多臺并聯運行；
完善的開機自診斷技術，使系統盡在掌握之中；
強電主回路與弱電控制系統之間采用光電隔離，安全可靠；
軍工級別的通訊誤碼偵別技術，確保系統通訊的可靠性及安全性。
技術參數
|
SRAPF |
三線 |
四線 |
|
額定補償電流 |
100A-400A |
50A-400A |
|
輸入 |
|
|
|
工作電壓（V） |
400V（-20% ~ +15%），690（-20% ~ +15%） |
400V（-20% ~ +15%） |
|
工作頻率（Hz） |
50Hz/60Hz |
50Hz/60Hz |
|
性能指標 |
|
|
|
濾波能力 |
THDI<3% |
THDI<3% |
|
濾波范圍 |
2-65次諧波，消除全部指定次諧波 |
2-65次諧波，消除全部指定次諧波 |
|
單次諧波補償率調整 |
可對每次諧波的補償電流限值 |
可對每次諧波的補償電流限值 |
|
瞬時響應時間 |
<100us |
<100us |
|
全響應時間 |
<10ms |
<10ms |
|
有功功率損耗 |
<3%（額定） |
<3%（額定） |
|
校正三相不平衡 |
有 |
有 |
|
無功補償功能 |
有，可設定功率因數 |
有，可設定功率因數 |
|
過載保護 |
自動限流在100%額定輸出 |
自動限流在100%額定輸出 |
|
開關頻率 |
20KHz |
20KHz |
|
顯示與操作 |
|
|
|
顯示界面 |
7英寸中文彩色觸摸屏 |
7英寸中文彩色觸摸屏 |
|
顯示狀態 |
電流、電壓、功率和諧波畸變率等 電網參數 |
電流、電壓、功率和諧波畸變率等 電網參數 |
|
通訊 |
Modbus,RS485,TCP/IP以太網 |
Modbus,RS485,TCP/IP以太網 |
|
輸入及輸出干節點 |
5個輸出結點，4個輸入結點 （用戶可自定義） |
5個輸出結點，4個輸入結點 （用戶可自定義） |
|
產品配置 |
|
|
|
單機運行 |
可以 |
可以 |
|
關機運行 |
可多臺聯機 |
可多臺聯機 |
|
環境條件 |
|
|
|
環境溫度 |
-10℃ ~ 40℃ |
-10℃ ~ 40℃ |
|
儲存環境 |
-40℃ ~ 65℃ |
-40℃ ~ 65℃ |
|
相對濕度 |
最大95%，無凝露 |
最大95%，無凝露 |
|
海拔高度 |
2000米以下 |
2000米以下 |
選型方案
|
額定電壓 |
þ400V(-20%~+15%) |
||||||||
|
單柜額定電流 |
50A |
75A |
100A |
125A |
150A |
200A |
250A |
300A |
350A |
|
并機數量 |
更高容量可以并聯使用；最多可并聯12個模塊，輸出容量3600A，且只使用一個控制器 |
||||||||
|
接線方式 |
þ三相三線；þ三線四線 |
||||||||
|
尺寸mm (W*D*H) |
800*600*2200 600*800*2200 800*800*2200 800*1000*2200 1000*800*2200 1000*1000*2200 |
800*600*2200 600*800*2200 800*800*2200 800*1000*2200 1000*800*2200 1000*1000*2200 |
600*800*2200 800*800*2200 800*1000*2200 1000*800*2200 1000*1000*2200 |
||||||
應用場合
可廣泛應用于工業、商業和機關團體的配電網中，如：水處理設備、電力系統、電解電鍍企業、石化企業、煤礦企業、電氣化鐵路、高層建筑、UPS/發電機組、精密電子企業、機場/港口備電電源、醫療成像系統等。
|
|
 |
 |
| 承德醫學院附屬醫院 | 長春德惠市中醫院 |
上海地鐵建川段 |
|
|
 |
 |
| 武漢港 | 廈門港 |
天津糧食綜合加工項目 |

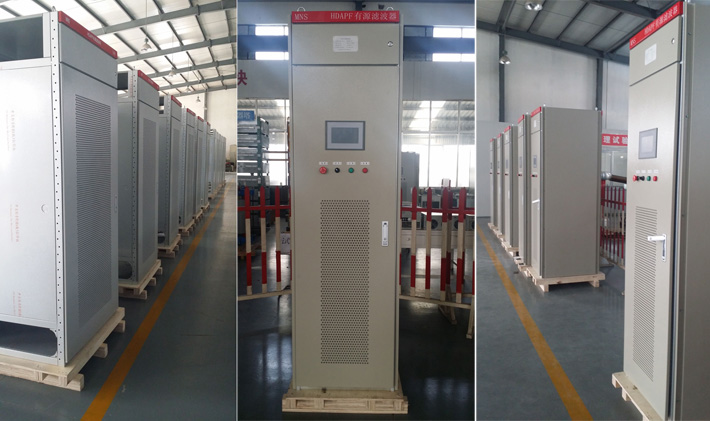

產品圖片
